1. Network Layer

网络层是OSI模型中的第三层，它负责在不同网络之间（端到端）提供数据包的路由和转发。网络互联的本质是通过IP协议实现的，而数据传输的基本单元是IP数据报。本章将详细介绍网络层的核心协议与技术。

网络互连本质是通过ip实现的，传输是以ip数据报为介质。

1.1. IP

IP协议是无连接、不可靠的数据报服务。

• 无连接 (Connectionless)：发送方在发送数据前，不需要与接收方建立连接。每个数据报都是独立传输的，因此到达顺序、完整性都不能保证。
• 不可靠 (Unreliable)：IP协议不提供错误恢复或重传机制。如果数据报在传输中丢失或损坏，IP层本身不会处理，而是交由上层协议（如TCP）来确保可靠性。

1.1.1. IPv4 数据报格式

一个IP数据报由首部 (Header)和数据 (Data)两部分组成。首部通常为20字节，包含了路由和转发所需的所有关键信息。

• 版本 (Version) (4位): 指示IP协议的版本，对于IPv4，该值为 4。
• 首部长度 (IHL - Internet Header Length) (4位): 表示整个IP首部的长度，单位是 4字节（32位）。例如，如果该值为5，则首部长度为 5 * 4 = 20 字节。最小值为5（20字节），最大值为15（60字节）。
• 服务类型 (ToS - Type of Service) (8位): 用于指定数据报的优先级和服务质量（QoS）要求，例如最小延迟、最大吞吐量等。
• 总长度 (Total Length) (16位): 指示整个IP数据报（包括首部和数据）的总长度，单位是字节。最大长度为 65535 字节。
• 标识 (Identification) (16位): 该字段唯一标识一个数据报。当数据报因为过大而被分片时，所有分片都将拥有相同的标识号，以便接收方能够将它们重新组装。
• 标志 (Flags) (3位):
  • 第1位：保留，必须为0。
  • 第2位：DF (Don't Fragment)。如果设为1，则禁止路由器对该数据报进行分片。如果数据报过大而无法通过，路由器将丢弃它并返回一个ICMP错误消息。
  • 第3位：MF (More Fragments)。如果设为1，表示后面还有更多的分片；如果为0，表示这是最后一个分片（或未分片）。
• 片偏移 (Fragment Offset) (13位): 指示当前分片在原始数据报中的位置。偏移量以 8字节 为单位。
• 生存时间 (TTL - Time to Live) (8位): 设置数据报在网络中可以存活的最大跳数（经过的路由器数）。每经过一个路由器，TTL值减1。当TTL减为0时，路由器将丢弃该数据报，并向源主机发送一个ICMP超时消息。这可以防止数据报在网络中无限循环。
• 协议 (Protocol) (8位): 指示IP数据报的数据部分承载的是哪个上层协议。例如，6 代表TCP，17 代表UDP，1 代表ICMP。
• 首部检验和 (Header Checksum) (16位): 用于校验IP首部在传输过程中是否出错。它只对首部进行计算，不包括数据部分。
• 源IP地址 (Source IP Address) (32位): 发送方设备的IP地址。
• 目的IP地址 (Destination IP Address) (32位): 接收方设备的IP地址。
• 选项 (Options) (可变长): 用于一些特殊处理，如记录路由、时间戳等。由于选项会增加首部长度并降低处理效率，因此不常用。如果存在，首部长度字段会大于5。

1.1.2. IP 分片 (Fragmentation)

当一个IP数据报的长度超过了链路的最大传输单元 (MTU) 时，路由器就需要将其分割成多个更小的数据报，这个过程称为分片。

• 标识、标志和片偏移这三个字段共同协作，以确保分片能够在目的主机被正确地重组。
• 所有分片共享相同的标识号。
• 除了最后一个分片，其他所有分片的MF标志位都为1。
• 片偏移字段记录了每个分片数据在原始数据中的相对位置。

1.2. ICMP

ICMP：Internet Control Message Protocol ，因特网控制报文协议

方向：主机/路由器 -> 源站(发送方)

代码 提供了进一步的描述信息，在此不进一步提供描述信息，即代码的代码（？。

However, 首先想区分一下这边的四个字节vs图上的内容vs十六进制和二进制

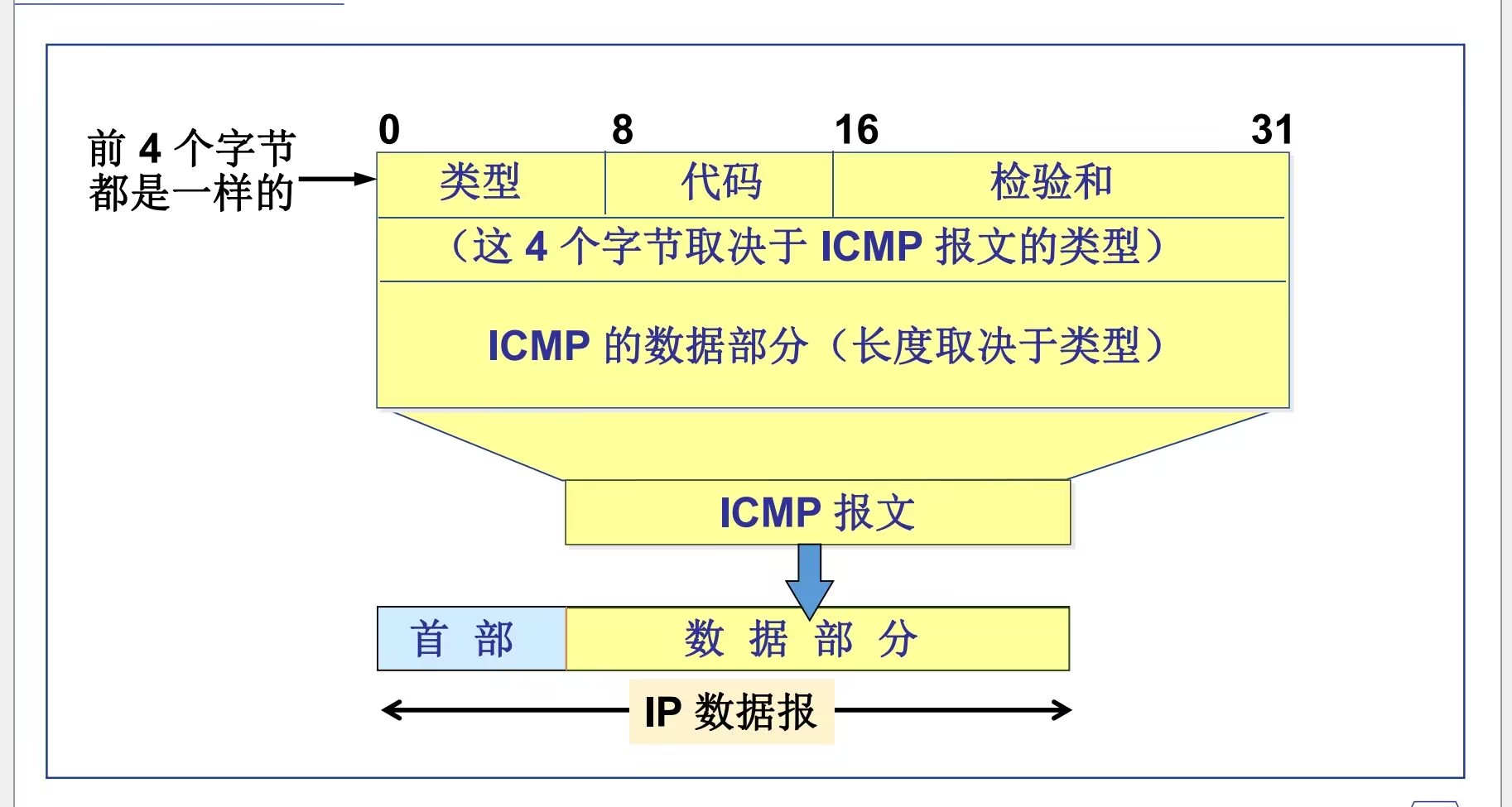

图上的0 8 16 31一共有32位，指的是二进制的32位，这个类型是1字节，2个16进制。也就是在读数据报的时候你看到的是两个十六进制的字符。然而图上很喜欢使用二进制长度来表示

8位二进制=2位十六进制=1字节

ICMP 报文分为两大类

差错报告报文和提供信息的报文(询问报文)

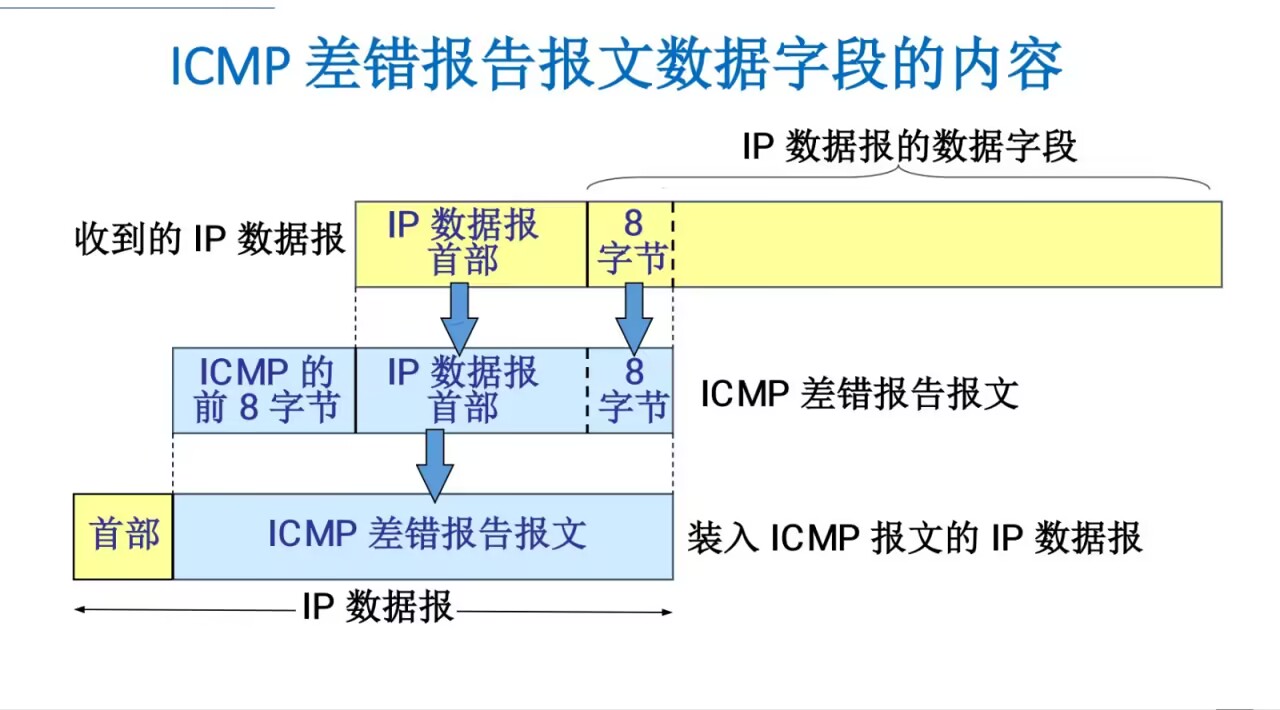

• 差错报告报文 (Error Report Messages)

  • 3 目的不可达 Destination Unreachable

  • 4 源抑制 Source Quench

  • 5 路由重定向 Redirect (change a route)

  • 11 数据报超时 Time Exceeded for a Datagram

  • 12 数据报参数问题 Parameter Problem on a Datagram

• 提供信息的报文 (询问报文) (Information Request/Inquiry Messages)

  • 0 回显应答 Echo Reply

  • 8 回显请求 Echo Request

  • 9 路由器广告 Router Advertisement

  • 10 路由器请求 Router Solicitation

  • 13 时间戳请求 Timestamp Request

  • 14 时间戳应答 Timestamp Reply

  • 17 地址掩码请求 Address Mask Request

  • 18 地址掩码应答 Address Mask Reply

其中3、11、0、8常用

3、11是差错报告报文

0、8是提供信息的报文

1.2.1. 几种常用ICMP报文类型

1.2.1.1. 目的不可达报文（3）

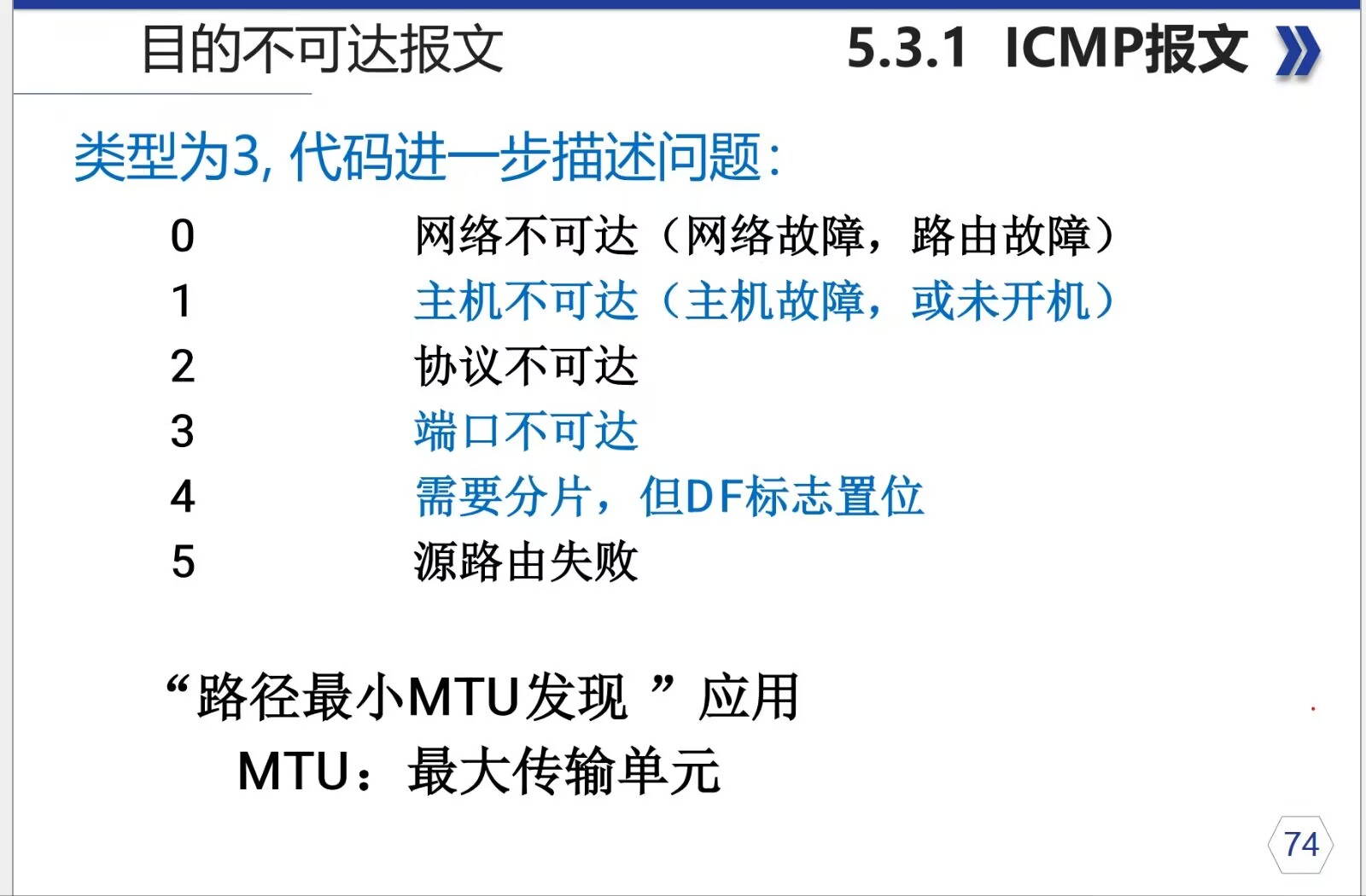

顾名思义，目的不可达报文就是目的不可达，代码部分进一步阐述

相当于代码那块就是00,01…这样的十六进制

MTU是指一个网络接口上能够传输的最大数据包大小。

路径最小MTU影响数据在网络中的传输，尤其在路径中包含不同的网络设备时，如果路径中的任何设备不能处理过大的数据包，它就会丢弃该数据包或将其分片。

所以“路径最小MTU发现”应用可以实现 MTU探测 和 避免分片

1.2.1.2. 超时报文（11）

代码说明超时的性质：

00 传输过程中IP TTL（time to live）超时

01 分片重装超时

TTL超时可用于实现路由跟踪（tracert）

路由跟踪的工作原理总结：

• 路由跟踪工具利用TTL字段逐步发送数据包，每次增加TTL值以遍历路径。
• 每经过一个路由器，TTL值会减1，直到数据包的TTL变为0，路由器丢弃数据包并返回一个ICMP“时间超时”消息。
• 通过收集每个中间路由器的回应，路由跟踪工具能够显示整个路径以及每跳的延迟。

1.2.1.3. 回应请求与应答报文 (类型 8 和 0)

这是我们最熟悉的ping命令所使用的报文。

• PING (Packet InterNet Groper)：用于测试两台主机之间的连通性。
• 主机A向主机B发送一个ICMP回显请求报文（类型8）。
• 如果主机B接收到该报文，它会回复一个ICMP回显应答报文（类型0）。
• ping是一个应用层程序直接使用网络层ICMP的典型例子，它绕过了传输层的TCP或UDP。

1.3. ARP (Address Resolution Protocol)

在任何局域网（如以太网）中，数据帧的传输最终依赖的是MAC地址（物理地址），而不是IP地址。那么，当一台主机（例如 192.168.1.100）想要与同一网络中的另一台主机（例如 192.168.1.50）通信时，它如何知道对方的MAC地址呢？这就是ARP协议的作用。

定义：ARP (Address Resolution Protocol)，地址解析协议。它负责将一个已知的IP地址（网络层地址）解析（映射）为对应的MAC地址（数据链路层地址）。

工作流程：

1. 检查ARP缓存：主机 A 首先会检查自己的 ARP缓存表，看是否已经有目标IP地址 192.168.1.50 对应的MAC地址记录。如果存在，则直接使用该MAC地址封装数据帧并发送。
2. 发送ARP请求：如果在缓存中找不到记录，主机 A 会在局域网内广播一个 ARP请求 报文。这个报文的核心内容是：“谁的IP地址是 192.168.1.50？请把你的MAC地址告诉我。” 这个请求是广播的，意味着网络内所有设备都会收到它。
3. 单播ARP响应：网络中的所有设备都会解析这个ARP请求。但只有IP地址为 192.168.1.50 的主机 B 会响应。主机 B 会直接向主机 A 发送一个 ARP响应 报文（单播），内容是：“我的IP地址是 192.168.1.50，我的MAC地址是 XX:XX:XX:XX:XX:XX。”
4. 更新ARP缓存：主机 A 收到响应后，就知道了主机 B 的MAC地址，并将这个映射关系（IP -> MAC）存入自己的ARP缓存表中，以备后续使用。然后，它就可以将数据发送给主机 B 了。

ARP缓存：每个主机都维护一个ARP缓存，用于存储近期解析过的IP地址与MAC地址的对应关系。缓存条目有生命周期（通常是几分钟），过期后会被删除，以确保信息的时效性。

1.4. DHCP (Dynamic Host Configuration Protocol)

当一台新设备（如笔记本电脑或手机）接入网络时，它需要一个IP地址才能通信。手动为每台设备配置IP地址、子网掩码、默认网关和DNS服务器是非常繁琐且容易出错的。DHCP协议就是为了自动化这个过程而设计的。

定义：动态主机配置协议 (DHCP, Dynamic Host Configuration Protocol) 是一个应用层协议（基于UDP），允许网络中的DHCP服务器自动地为客户端分配IP地址及其他网络配置参数。

工作流程 (DORA)：这个过程通常被称为**DORA**，代表四个核心步骤。

1. Discover (发现)：客户端（新设备）在网络中广播一个 DHCP Discover 报文，试图找到可用的DHCP服务器。报文大意是：“我需要一个IP地址，网络里有DHCP服务器吗？”
2. Offer (提供)：所有收到Discover报文的DHCP服务器都会从自己的地址池中选择一个可用的IP地址，并通过一个 DHCP Offer 报文（单播或广播）提供给客户端。报文大意是：“你好，我这里有一个IP地址 192.168.1.123 可以给你用，同时还有这些其他的配置信息。”
3. Request (请求)：客户端可能会收到多个Offer。它会选择其中一个（通常是第一个收到的），然后广播一个 DHCP Request 报文，正式请求使用这个IP地址。广播的目的是通知所有DHCP服务器（包括那些也提供了Offer的服务器），它已经做出了选择。报文大意是：“各位，我决定使用服务器X提供的IP地址 192.168.1.123。”
4. Acknowledge (确认)：被选中的DHCP服务器会发送一个 DHCP ACK 报文，确认将该IP地址租借给客户端，并规定了租期。此时，客户端就可以使用这个IP地址进行网络通信了。

1.5. 路由协议 (Routing Protocols)

IP协议本身只负责数据报的转发，但它并不知道如何选择最佳路径。路由器通过运行路由协议来学习网络的拓扑结构，并创建路由表，从而做出智能的路径选择决策。路由协议主要分为两大类：

1.5.1. 内部网关协议 (IGP - Interior Gateway Protocol)

IGP在一个自治系统 (AS - Autonomous System) 内部交换路由信息。一个AS可以是一个公司、一所大学或一个互联网服务提供商（ISP）的网络。

• RIP (Routing Information Protocol)
  • 类型：距离矢量协议 (Distance-Vector)。
  • 工作原理：RIP路由器周期性地与邻居交换整个路由表。它使用“跳数 (Hop Count)”作为度量值来衡量路径的好坏，即经过的路由器数量越少，路径越优。
  • 特点：实现简单，但有明显缺点，如最大跳数限制（15跳）、收敛速度慢、容易产生路由环路等。现在已基本被OSPF取代。
• OSPF (Open Shortest Path First)
  • 类型：链路状态协议 (Link-State)。
  • 工作原理：OSPF路由器不交换路由表，而是交换链路状态通告 (LSA)。每个路由器都收集网络中所有的LSA，从而在本地构建一个完整的网络拓扑图。然后，它使用**Dijkstra算法**计算出到达每个目的地的最短路径。
  • 特点：收敛速度快，无路由环路，支持可变长子网掩码（VLSM），支持区域划分以实现更好的扩展性。是当今企业网络中最主流的IGP协议。

1.5.2. 外部网关协议 (EGP - Exterior Gateway Protocol)

EGP用于在不同的自治系统（AS）之间交换路由信息，是构成整个互联网的骨架。

• BGP (Border Gateway Protocol)
  • 定义：边界网关协议是目前唯一在使用的EGP。它不仅仅是寻找最短路径，更重要的是，它是一个“路径矢量协议”，能够根据管理员设定的策略（如费用、安全、政治因素等）来选择最佳路由。
  • 特点：极其稳定和可扩展，是互联网的核心路由协议，负责连接全球成千上万个自治系统。

1.6. IPv6

随着物联网的兴起和互联网的蓬勃发展，IPv4的地址空间（约43亿个）已完全耗尽。IPv6作为其继任者，提供了海量的地址空间和诸多改进。

主要优势：

1. 巨大的地址空间：IPv6使用128位地址，理论上可提供 2^128 个地址，这个数字足以满足未来数百年内任何可以想象到的需求。
2. 简化的首部格式：IPv6的首部是固定的40字节，移除了IPv4中不常用或冗余的字段（如IHL、标识、标志、片偏移、首部检验和），使得路由器处理数据包的效率更高。
3. 不再由路由器分片：IPv6要求发送方主机在发送前完成“路径MTU发现”（PMTUD），确保数据包大小不超过路径中的最小MTU。路由器不再进行分片，大大减轻了路由器的负担。
4. 增强的安全性：IPsec（IP安全协议）被设计为IPv6的强制组成部分（尽管后来变为可选），为网络层提供了端到端的加密和认证，安全性远超IPv4。
5. 支持无状态地址自动配置 (SLAAC)：IPv6主机可以根据路由器通告的前缀和自身的MAC地址等信息，自动生成全局唯一的IP地址，无需DHCP服务器介入即可上网。
6. 改进的邻居发现协议 (NDP)：IPv6使用邻居发现协议 (NDP)，它基于ICMPv6，取代了IPv4中的ARP和ICMP路由器发现等功能，实现了地址解析、路由器发现、重复地址检测（DAD）等，更加高效和强大。

1.7. IGMP (Internet Group Management Protocol)

当数据需要发送给一组特定的、感兴趣的主机而不是单个主机（单播）或所有主机（广播）时，就需要组播 (Multicast)。IGMP协议就是用于管理这种组播组成员关系的。

定义：IGMP (Internet Group Management Protocol)，因特网组管理协议。它允许主机通知其本地路由器，表示自己希望加入或离开某个特定的组播组。

工作原理：

• 加入组：当一个主机上的某个应用希望接收特定组播组（例如一个视频流）的数据时，主机会向其本地路由器发送一个IGMP成员关系报告报文。
• 维护关系：路由器会周期性地发送IGMP查询报文，询问本地网络上是否还有成员对某个组播组感兴趣。仍在组内的成员会回复报告报文。
• 离开组：当主机不再希望接收数据时，它会发送一个IGMP离开组报文。

IGMP只负责在主机和本地路由器之间进行通信。路由器之间则需要运行专门的组播路由协议（如PIM）来构建组播数据的分发路径。

1.8. NAT (Network Address Translation)

NAT是为了延缓IPv4地址耗尽而设计出的一种关键技术。它允许一个机构内部的众多计算机使用私有IP地址上网，但在与外部互联网通信时，共享一个或少数几个公有IP地址。

定义：网络地址转换 (NAT) 工作在路由器或防火墙上，负责在私有网络和公有网络之间转换IP数据报的源/目的地址和端口号。

私有IP地址段 (不会在公网路由):

• 10.0.0.0 到 10.255.255.255 (A类)
• 172.16.0.0 到 172.31.255.255 (B类)
• 192.168.0.0 到 192.168.255.255 (C类)

工作原理与类型：

1. 静态NAT (Static NAT)：
   • 将一个私有IP地址一对一地映射到一个公有IP地址。
   • 主要用于内部服务器（如Web服务器）需要被外部网络稳定访问的场景。
2. 动态NAT (Dynamic NAT)：
   • 维护一个公有IP地址池。当内部主机需要访问互联网时，从地址池中临时分配一个未使用的公有IP地址给它。
   • 当通信结束时，该公有IP地址被回收，可供其他主机使用。
3. PAT (Port Address Translation) / NAPT：
   • 这是目前最常用的NAT形式，也称为NAPT（网络地址端口转换）。它将多个私有IP地址映射到同一个公有IP地址的不同端口上。
   • 流程：当内部主机 192.168.1.100 使用端口 50000 访问外部服务器时，NAT路由器会将源地址和端口转换为 (公有IP, 新端口号)，例如 (202.100.1.1, 60001)，并记录这个映射关系。当外部服务器响应数据到 (202.100.1.1, 60001) 时，路由器根据记录将数据包的目的地址和端口改回 (192.168.1.100, 50000)，并发送给内部主机。
   • 优点：极大地节约了公有IP地址，仅用一个公有IP就能让成百上千台设备同时上网。
   • 缺点：破坏了端到端的连接模型，可能导致某些P2P应用或VoIP协议出现问题。

1.9. IPsec (Internet Protocol Security)

IPsec 是一套协议簇，用于在网络层为IP通信提供高质量、可互操作的、基于密码学的安全保障。它能提供数据来源认证、数据完整性、数据机密性（加密）和防重放攻击等服务，是构建**VPN (虚拟专用网络)** 的核心技术。

两种工作模式：

1. 传输模式 (Transport Mode)：
   • 工作方式：只对IP数据报的数据部分（Payload） 进行加密或认证。原始的IP头部保持不变，只插入了IPsec头部。
   • 用途：主要用于两台主机之间的端到端安全通信。
2. 隧道模式 (Tunnel Mode)：
   • 工作方式：将整个原始IP数据报（包括头部和数据） 都进行加密和认证，然后将其封装在一个新的IP数据报中。
   • 用途：主要用于两个网络（如公司总部和分部）之间的网关到网关安全通信，由网络边缘的VPN网关来处理。这是构建VPN最常见的方式。

核心协议：

• AH (Authentication Header)：只提供数据完整性和身份验证，但不提供加密。它确保数据在传输中未被篡改，但传输内容是明文的。
• ESP (Encapsulating Security Payload)：提供数据完整性、身份验证和数据机密性（加密）。这是目前应用最广泛的IPsec协议。

1.10. VRRP (Virtual Router Redundancy Protocol)

在局域网中，如果作为默认网关的路由器发生故障，整个网络的主机将无法访问外部网络，这形成了一个单点故障。VRRP就是为了解决这个问题而设计的网关冗余协议。

定义：虚拟路由器冗余协议 (VRRP) 是一种容错协议，可以将多台物理路由器组织成一个“虚拟路由器”，从而对外提供一个高可用的默认网关。

工作原理：

1. 虚拟路由器：在一个VRRP组中，多台物理路由器共享一个虚拟IP地址和虚拟MAC地址。网络中的所有客户端都将这个虚拟IP地址配置为它们的默认网关。
2. Master和Backup：在任何时刻，VRRP组中只有一台路由器处于 Master (主) 状态，它实际拥有虚拟IP地址并负责转发数据包。组内其他路由器则处于 Backup (备) 状态。
3. 心跳检测：Master路由器会周期性地发送VRRP通告报文（心跳），向Backup路由器宣告自己处于活动状态。
4. 故障切换：如果Backup路由器在一定时间内没有收到Master的心跳报文，它会认为Master已经出现故障。此时，优先级最高的Backup路由器会自动切换为新的Master，接管虚拟IP地址和MAC地址，并开始转发数据。
5. 无缝切换：这个切换过程对客户端是完全透明的，客户端无需进行任何更改，从而保证了网络连接的连续性。

1.11. MPLS (Multiprotocol Label Switching)

MPLS是一种高性能的电信级网络技术，它在传统的IP路由（第三层）和数据链路层交换（第二层）之间工作，常被称为“2.5层”技术。

定义：多协议标签交换 (MPLS) 通过给数据包预先分配简短、固定长度的“标签（Label）”，并根据标签进行转发，而不是像传统路由那样在每一跳都查找复杂的IP路由表。

工作原理：

1. 标签分发：MPLS网络中的路由器（称为LSR - 标签交换路由器）会通过LDP（标签分发协议）等协议，预先为网络中的IP前缀（路由）建立标签映射关系，形成标签转发信息库 (LFIB)。
2. 入口打标 (Push)：当一个IP数据包进入MPLS网络时，入口路由器（Ingress LER）会进行一次常规的IP路由查找，然后给这个数据包压入一个或多个MPLS标签，形成一个带标签的数据包。
3. 标签交换 (Swap)：在MPLS网络内部，核心的LSR路由器不再查看IP头部。它们只需读取最外层的标签，在LFIB中进行极速查找，然后“交换”（替换）标签，并将数据包转发到下一个LSR。
4. 出口弹标 (Pop)：当数据包到达MPLS网络的出口路由器（Egress LER）时，标签被移除（弹出），恢复成原始的IP数据包，然后继续进行标准的IP转发。

主要优势：

• 高速转发：基于标签的精确匹配交换比基于IP地址的最长前缀匹配查找要快得多。
• 流量工程 (Traffic Engineering)：MPLS可以预先设定数据流的路径（建立LSP - 标签交换路径），而不必完全遵循IGP计算出的最短路径。这使得网络管理员可以精细地控制流量，以优化带宽利用率或绕过拥塞点。
• VPN支持：MPLS是构建大规模、高性能VPN（特别是MPLS L3VPN）的基础技术，被全球各大ISP广泛采用。
